ATLANTYK 2.0 BASIC LED

Descrizione del prodotto

Parametri tecnici

Scaricare

Accessori

Scopri i servizi Personalizzazione Supporto e contatto
Altri parametri disponibili Vedi varianti

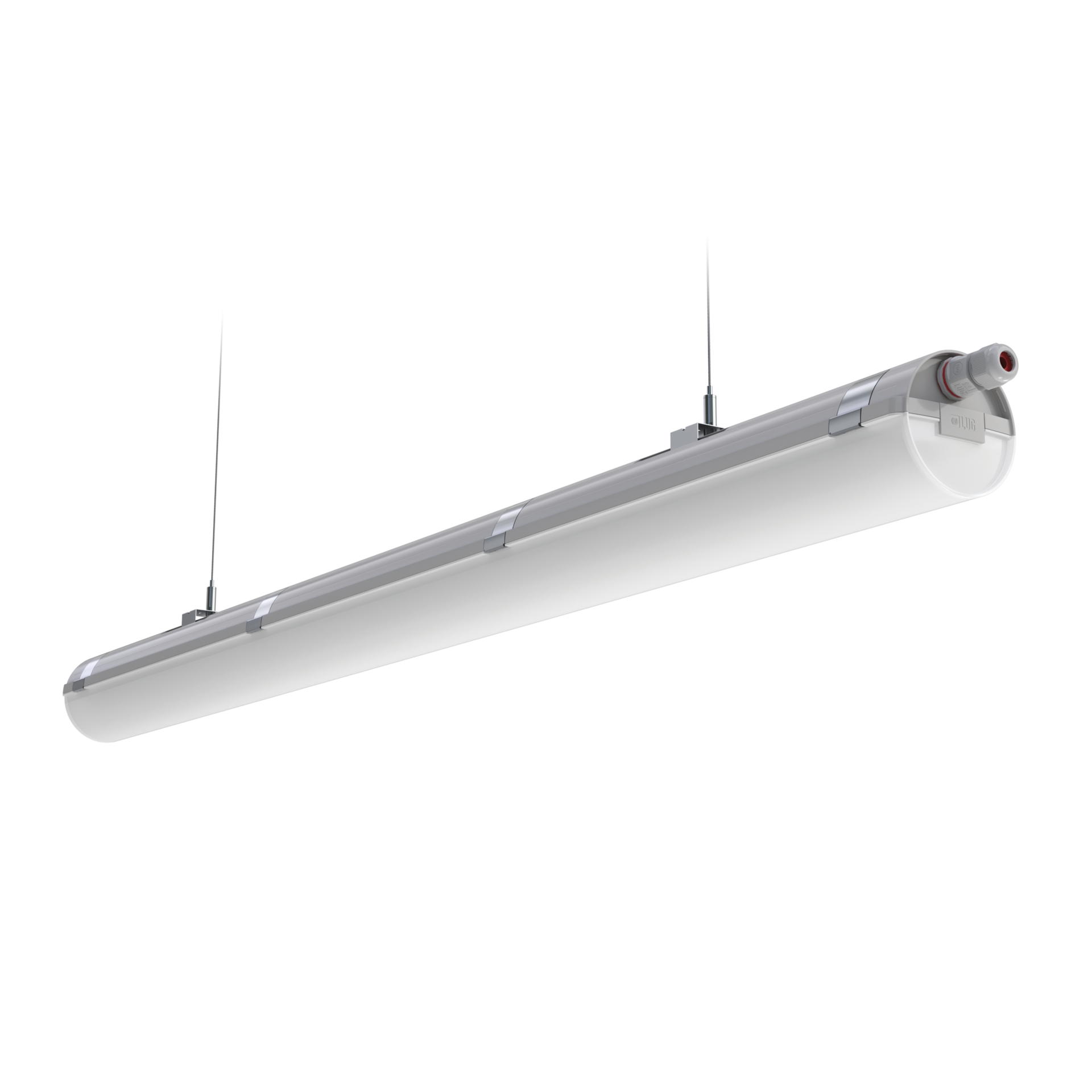

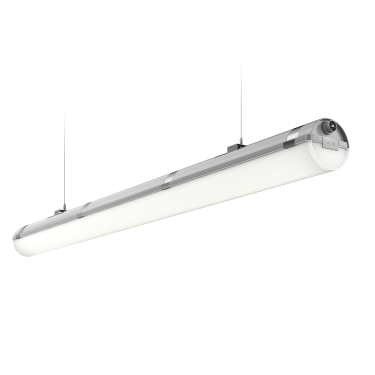

ATLANTYK 2.0 BASIC LED
Apparecchio a LED ermetico, a prova di getto d'acqua, destinato al montaggio all'interno di oggetti industriali o architettonici.



Alta efficacia a 186 lm/W
Utilizzo che non richiede manutenzione
Unione perfetta di estetica ed ergonomia
Una plafoniera ideale per condizioni di lavoro difficili
Possibilità di regolazione dell'intensità della luce
Disponibile in diverse varianti
Montaggio semplice e veloce
Design moderno
Infallibilità
Sistema di raffreddamento passivo
Montaggio semplice unipersonale

Applicazione

capannoni di produzione, capannoni di stoccaggio, centrali elettriche, industria del legno e della carta, laboratorio, magazzini, mulini, parcheggi, sale riunioni

Disponibili su richiesta

disponibile in connessione con batteria centrale, modulo d'emergenza 3h, sensore crepuscolare, sensore di movimento a radar

Gamma del flusso luminoso

2900 - 16500 [lm]

Temperatura di colore varia

4000 [K]

Dati meccanici

Montaggio
sospeso, sulle catenelle, con sospensione a fune (su richiesta), direttamente sul soffitto, con le staffe (incluse nel set), sul muro verticalmente (connettore verso il basso) con le staffe (incluse nel set), sul muro orizzontalmente con le staffe (su richiesta)
Colore dell'apparecchio
grigio chiaro
Campo di temperatura d'esercizio [°C]
-20 ... +35, -25 ... +30, -25 ... +35, -30 ... +50
RAL
7035
Corpo
policarbonato
Tipo
High Lumen Output, montaggio basso
Plafoniera a temperature limitate della superficie
sì

Dati elettrici

Alimentazione
220-240V 50/60Hz
Contiene una fonte di luce
sì
Potenza della plafoniera [W]
18 - 99
Corrente in uscita [mA]
200-350*, 250, 320, 350, 390
Tipo di accessorio
DALI, DALI + cablaggio passante (TW) 5x1,5 mm2, DALI dip-switch*, STANDARD + cablaggio passante (TW) 5x1,5 mm2, STANDARD, ED dip-switch*
Fonte della luce
LED
Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)
10 - 27
Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)
17 - 56
Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)
89

Dati ottici

Diffusione della luce
omnidirezionale
Modo di illuminazione
diretto
Tipo di ottica
diffusore opale
Diffusore
policarbonato
Temperatura di colore [K]
4000
CRI/Ra
≥80
I passi di MacAdam
3
ULOR / DLOR
0/100
Flusso luminoso della plafoniera [lm]
2900 - 16500
Efficienza luminosa [lm/W]
152 - 182
Gruppo di rischio fotobiologico
RG0
SVM
≤0,4
PstLM
≤1
Numero di LED
228

Dati generali

Informazioni aggiuntive
CRI/Ra ≥80, EASY CONNECT
Note
per applicare l'apparecchio in un ambiente aggressivo è necessaria una consultazione con il dipartimento di preparazione tecnica LUG del ramo di produzione
Durata L80B10
100 000 h; 50 000h - High Lumen Output
Garanzia
5 anni

Dimensioni

Dimensioni [mm] LxWxH Dimensioni di montaggio [mm] D Quantità sul pallet Peso netto [kg]
1245x100x90 766 105 1.7
1245x100x90 766 105 1.8
X

Varianti disponibili

Codice
Utilizzo
Esterno
Interno
Flusso luminoso della plafoniera [lm]
Potenza della plafoniera [W]
Efficacia [lm/W]
Tipo di accessorio
DALI
DALI + cablaggio passante (TW) 5x1,5 mm2
DALI dip-switch*
ED dip-switch*
STANDARD
STANDARD + cablaggio passante (TW) 5x1,5 mm2
Tipo
High Lumen Output
niski montaż
Cancella i filtri
Confronto Codice Tipo Tipo di accessorio Resistenza meccanica Colore dell'apparecchio Potenza della plafoniera [W] Flusso luminoso della plafoniera [lm] Efficienza luminosa [lm/W] Campo di temperatura d'esercizio [°C] Durata di esercizio in modalità d'emergenza
090380.3L02.011.938 DALI + cablaggio passante (TW) 5x1,5 mm2 IK08 grigio chiaro 31 4700 152 -25 ... +30 -
090380.3L04.011.938 DALI + cablaggio passante (TW) 5x1,5 mm2 IK08 grigio chiaro 40 6250 156 -25 ... +30 -
090380.3L06.011.938 DALI + cablaggio passante (TW) 5x1,5 mm2 IK08 grigio chiaro 48 7450 155 -25 ... +30 -
090380.3L10.011 montaggio basso DALI IK08 grigio chiaro 18 2900 161 -25 ... +35 -
090380.3L10.011.938 montaggio basso DALI + cablaggio passante (TW) 5x1,5 mm2 IK08 grigio chiaro 18 2900 161 -25 ... +30 -
090380.3L12.011 High Lumen Output DALI IK08 grigio chiaro 54 9500 176 -20 ... +35 -
090380.3L12.011.938 High Lumen Output DALI + cablaggio passante (TW) 5x1,5 mm2 IK08 grigio chiaro 54 9500 176 -20 ... +35 -
090380.3L13.011 High Lumen Output DALI IK08 grigio chiaro 65 11500 177 -20 ... +35 -
090380.3L13.011.938 High Lumen Output DALI + cablaggio passante (TW) 5x1,5 mm2 IK08 grigio chiaro 65 11500 177 -20 ... +35 -
090380.3L14.011 High Lumen Output DALI IK08 grigio chiaro 99 16500 167 -20 ... +35 -
Confronta selezionati
Mostrato 10 / 22
Mostra tutti
* Per ulteriori dettagli, consultare le istruzioni/lo schema di installazione.
Gli apparecchi di illuminazione non sono destinati al montaggio in luoghi esposti a condizioni atmosferiche, in autolavaggi, in ambienti in cui viene utilizzato il lavaggio con idropulitrici, in locali zootecnici, in ambienti aggressivi, ecc.
Per applicare l'apparecchio in un ambiente aggressivo, ad esempio con una maggiore concentrazione di zolfo, sale o altre sostanze aggressive, è necessaria una consultazione con il reparto tecnico di preparazione della produzione LUG.
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Tolleranza della temperatura di colore +/- 5%.
Scarica i materiali
Seleziona e scarica i materiali che ti interessano
Scaricare
Scheda prodotto
Dichiarazioni e certificati
Curve fascio luminoso
Modelli 3D/2D
Istruzioni di montaggio
Scarica selezionato
