LCS HIGHBAY ROUND

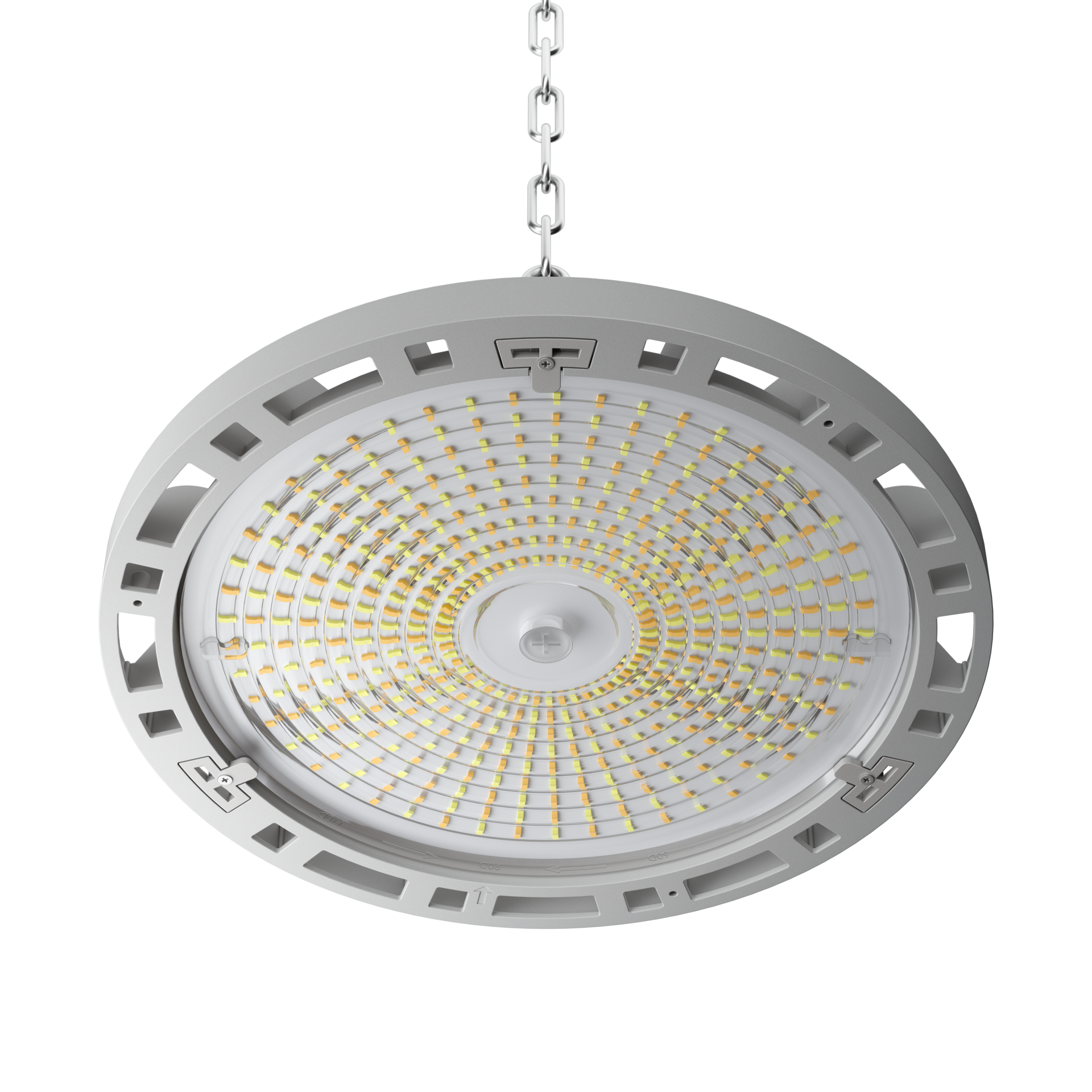

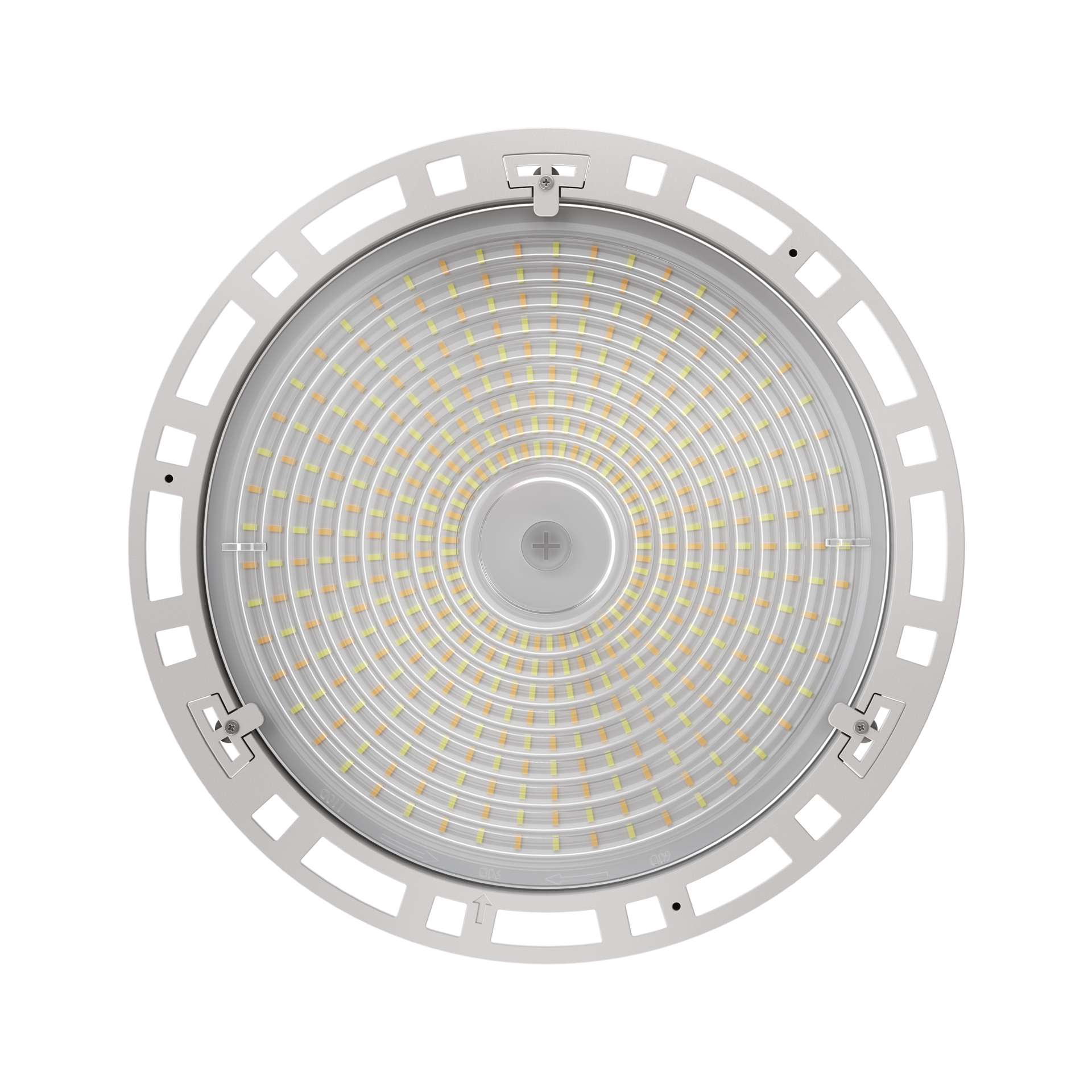

Apparecchio industriale progettato per illuminare oggetti di grandi dimensioni. È dedicato all'uso in applicazioni che richiedono il montaggio a sospensione singola. Design unico con possibilità di regolare il flusso luminoso, la temperatura di colore e l'angolo di distribuzione della luce.

Unione perfetta di estetica ed ergonomia

Montaggio semplice e veloce

Design moderno

Infallibilità

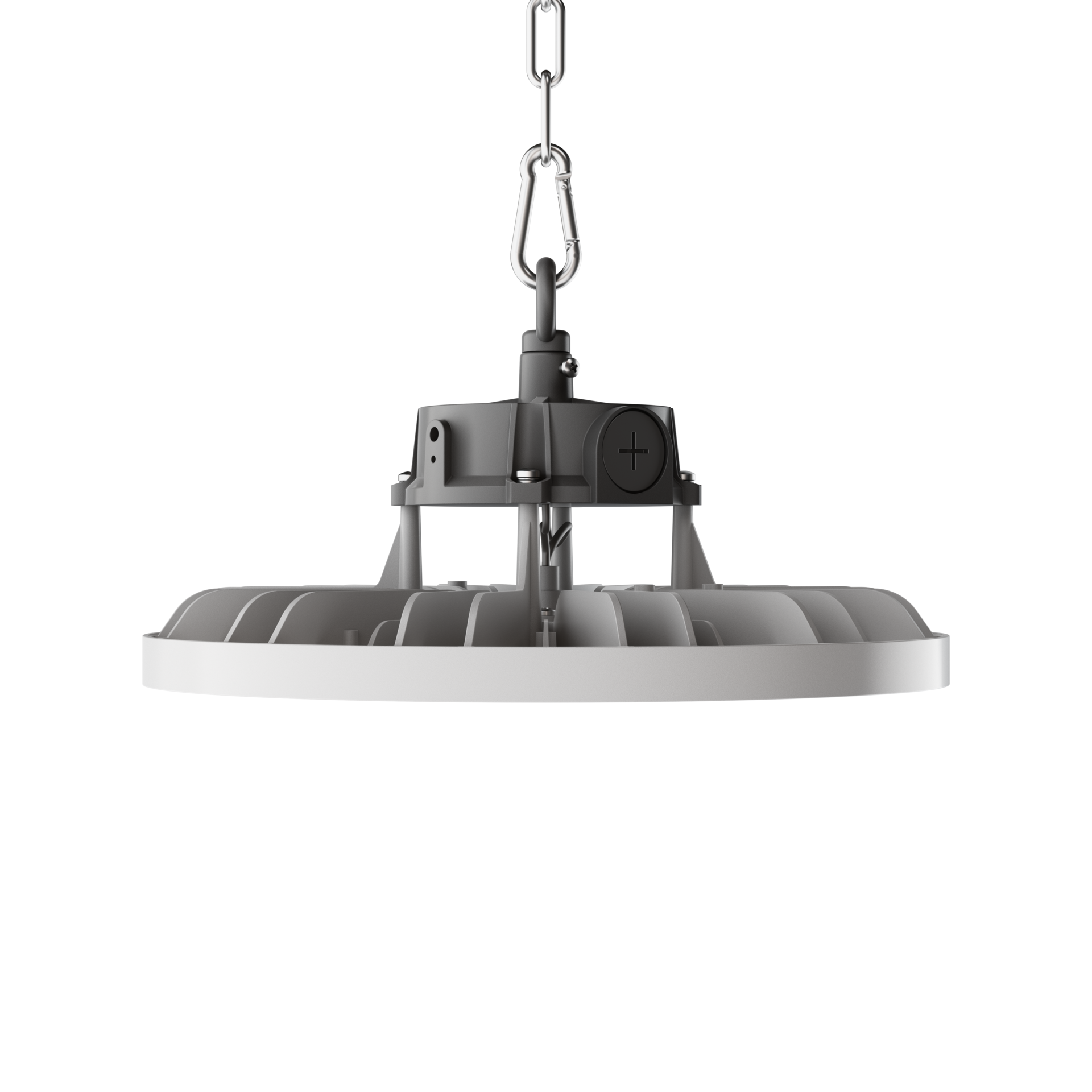

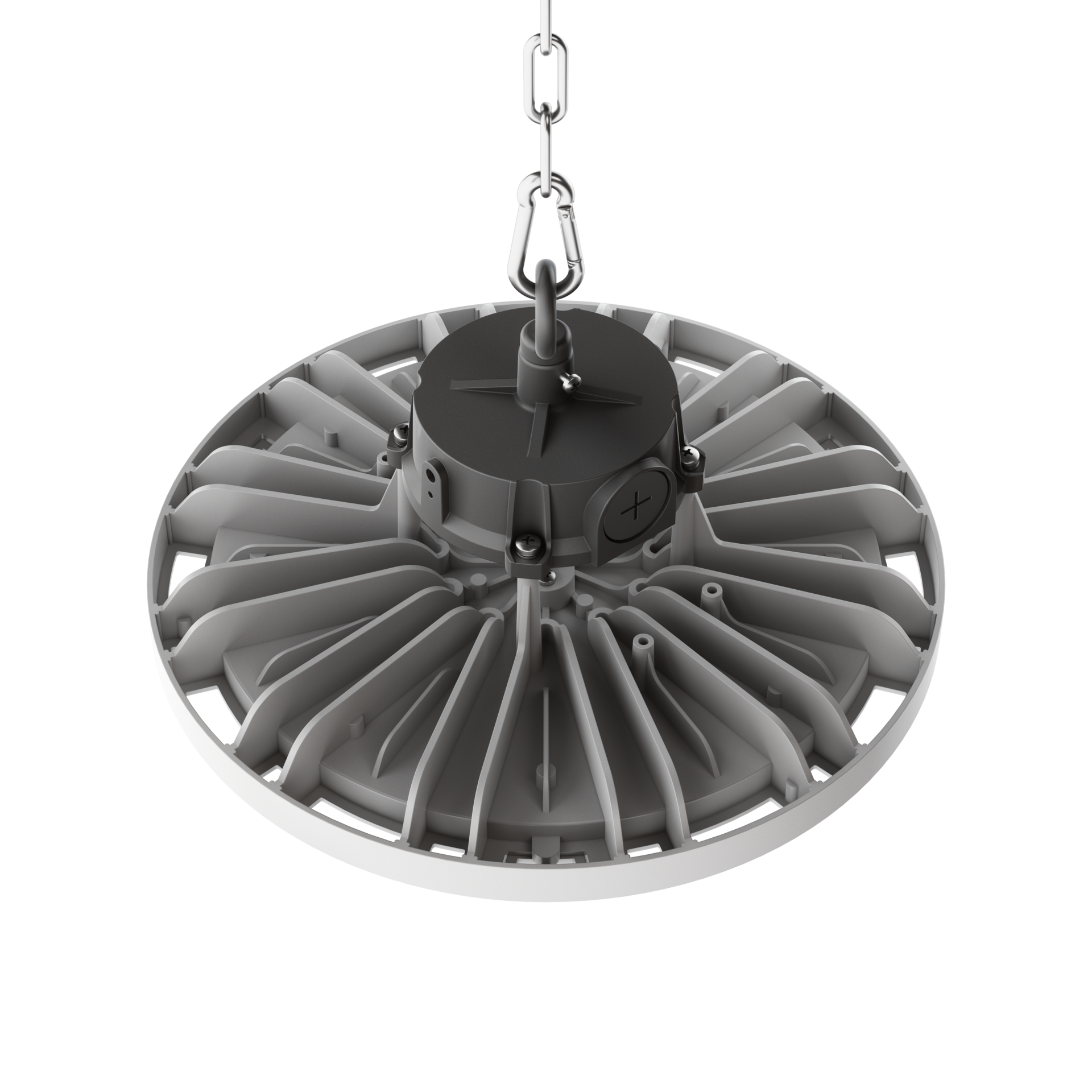

Sistema di raffreddamento passivo

Montaggio semplice unipersonale

Alta efficacia a 195 lm/W

Applicazione

capannoni di produzione, capannoni di stoccaggio, centrali elettriche, industria del legno e della carta, laboratorio, magazzini, mulini, parcheggi, sale riunioni

Gamma del flusso luminoso

22000 - 34700 [lm]

Temperatura di colore varia

4000 [K]

Dati meccanici

Montaggio

sospeso

Colore dell'apparecchio

grigio

Campo di temperatura d'esercizio [°C]

-40 ... +50

RAL

7035

Corpo

alluminio pressofuso ad alta pressione, plastica

Dati elettrici

Alimentazione

220-240V 50/60Hz

Contiene una fonte di luce

sì

Potenza della plafoniera [W]

113 - 198

Corrente in uscita [mA]

700

Fattore di alimentazione [λ]

0,97

Tipo di accessorio

DALI, ED dip-switch*

Fonte della luce

LED

Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)

Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)

Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)

Dati ottici

Diffusione della luce

simmetrica

Modo di illuminazione

diretto

Tipo di ottica

lente

Temperatura di colore [K]

4000

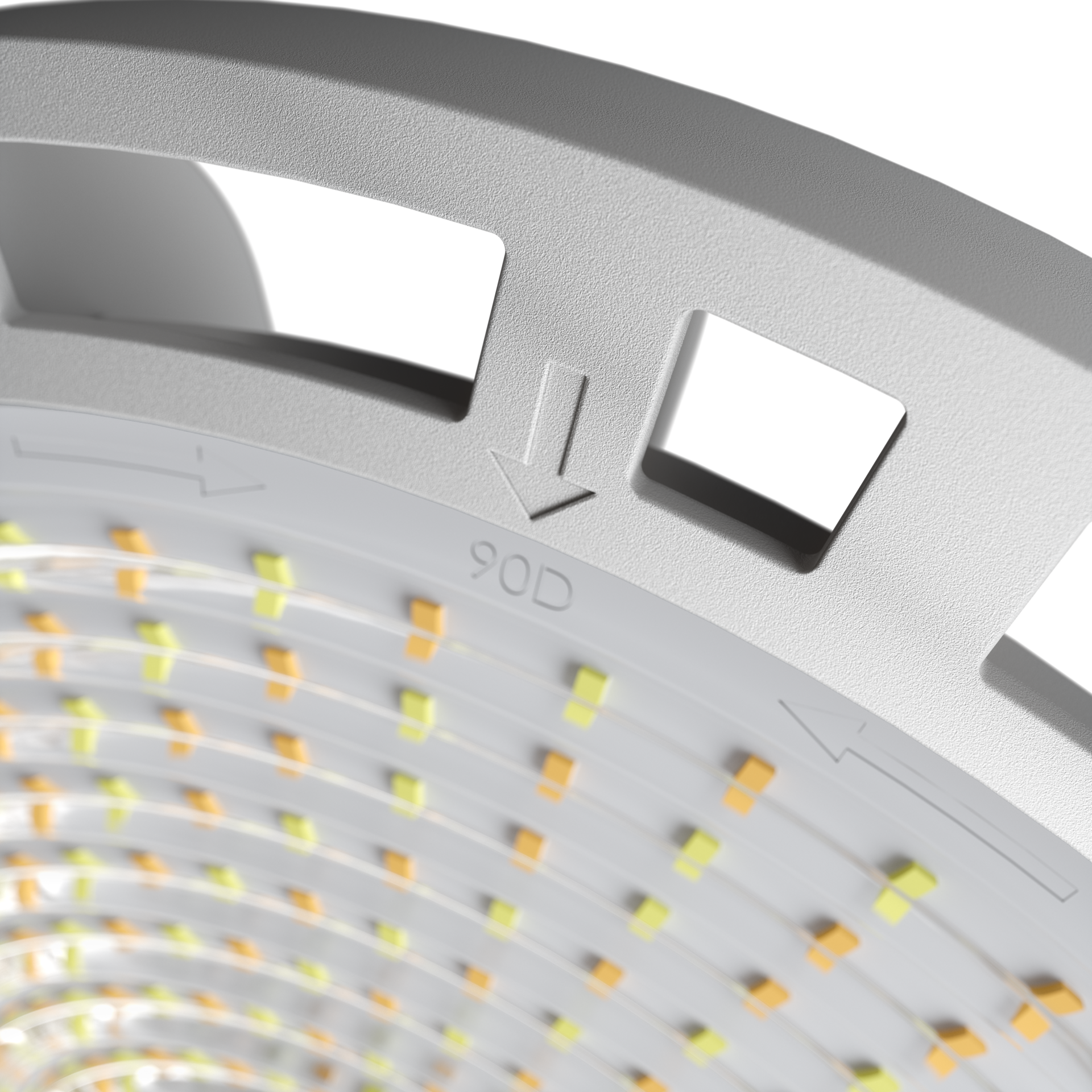

Angolo di emissione luminosa

90°

CRI/Ra

I passi di MacAdam

ULOR / DLOR

0/100

Flusso luminoso della plafoniera [lm]

22000 - 34700

Efficienza luminosa [lm/W]

175 - 195

Gruppo di rischio fotobiologico

RG1

SVM

≤0,4

PstLM

≤1

Numero di LED

576

Dati generali

Informazioni aggiuntive

apparecchio dotato di un filo di 0,3 m

Note

Richiede la connessione 150190.01589 (DALI); DIP SWITCH* - Impostazioni di fabbrica secondo i parametri riportati nella scheda tecnica. Sono possibili ulteriori impostazioni, come indicato nelle istruzioni di installazione e nel diagramma (grafico).

Durata L80B10

100 000 h

Garanzia

5 anni

Dimensioni

Dimensioni [mm] LxWxH	Quantità sul pallet	Quantità nella confezione	Peso netto [kg]
330x330x140	78	1	2.6

Varianti disponibili

Confronto	Codice	Tipo di accessorio	Resistenza meccanica	Colore dell'apparecchio	Potenza della plafoniera [W]	Flusso luminoso della plafoniera [lm]	Efficienza luminosa [lm/W]	Campo di temperatura d'esercizio [°C]
	090622.3L02.001	DALI	IK08	grigio	198	34700	175	-40 ... +50
	090622.5L01.001	ED dip-switch*	IK08	grigio	113	22000	195	-40 ... +50

Confronta selezionati

* Per ulteriori dettagli, consultare le istruzioni/lo schema di installazione.
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Tolleranza della temperatura di colore +/- 5%.
