LUG - URBINO LED IK10 - Illuminazione stradale

URBINO LED IK10

Apparecchio con IK aumentato e comodo accesso di servizio senza attrezzi. Apparecchio a prova di futuro con opzione di connettore Zhaga / NEMA.

Alta efficacia a 160 lm/W

Possibilità di regolazione dell'intensità della luce

Design moderno

Montaggio semplice unipersonale

Infallibilità

Applicazione

l'illuminazione di un'area, lungomari, parcheggi, passaggio pedonale, piste cilabili, spazi pubblici, strade locali, strade residenziali, strade urbane, superstrade, vialetti da passeggio

Disponibili su richiesta

CLO, DALI, DIM 1..10V, NTC, Temperatura di colore - 2200K; 2700K, connettore NEMA, connettore ZHAGA, estensione della garanzia a 10 anni, morsetto sezionatore a coltello, protezione contro le sovratensioni 10kV, sensore crepuscolare, versione con maggiore resistenza alla corrosione in conformità alla classe C5

Gamma del flusso luminoso

3050 - 16350 [lm]

Temperatura di colore varia

3000 - 4000 [K]

Dati meccanici

Montaggio

sul pilone ø40-60mm, sul braccio mobile ø40-60mm

Colore dell'apparecchio

grigio

Campo di temperatura d'esercizio [°C]

-40 ... +50

RAL

7035

Corpo

alluminio pressofuso ad alta pressione

Superficie laterale esposta al vento

0.039 m²

Classe di corrosione

Dati elettrici

Alimentazione

220-240V 50/60Hz

Contiene una fonte di luce

sì

Potenza della plafoniera [W]

27 - 102

Corrente in uscita [mA]

700

Tipo di accessorio

Fonte della luce

LED

Numero massimo di apparecchi nel circuito con un fusibile da 10A (B)

7 - 18

Numero massimo di apparecchi nel circuito con un fusibile da 16A (B)

11 - 28

Numero massimo di apparecchi nel circuito con un fusibile da 25A (B)

17 - 43

Dati ottici

Modo di illuminazione

diretto

Tipo di ottica

O1, O10, O11, O12, O13, O14, O15, O16, O17, O18, O19, O2, O20, O21, O22, O23, O24, O3, O4, O5, O6, O7, O8, O9

Diffusore

vetro temperato

Temperatura di colore [K]

3000, 4000

CRI/Ra

>70

I passi di MacAdam

ULOR / DLOR

0% / 100%

Flusso luminoso della plafoniera [lm]

3050 - 16350

Efficienza luminosa [lm/W]

113 - 160

Gruppo di rischio fotobiologico

RG1

SVM

≤0,4

PstLM

≤1

Numero di LED

12, 16, 24, 36, 48

Dati generali

Equipaggiamento aggiuntivo

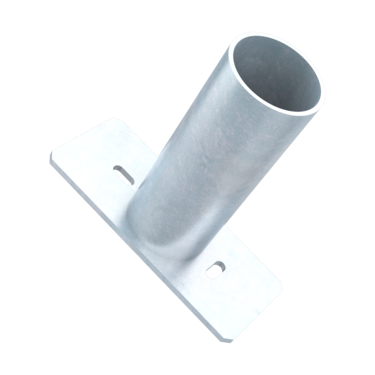

apparecchio con rilevatore di movimento (estensione indice: .870 / .871 / .872) - disponibile di serie con maniglia regolabile ø60mm con campo di regolazione di -110° a +55°/-20° a +145°, apparecchio con staffa per palo ø76mm (estensione indice: .829), apparecchio con staffa regolabile ø60mm con campo di regolazione da -110° a +55°/-20° a +145° (estensione indice: .867), apparecchio con staffa regolabile ø76mm con campo di regolazione da -110° a +55°/-20° a +145° (estensione indice: .876), supporto regolabile ø60mm per braccio con intervallo di regolazione da 0° a -30° (estensione dell’indice: .878)

Informazioni aggiuntive

accesso senza attrezzi al compartimento di alimentazione per mezzo di clip

Note

il palo e il braccio non fanno parte del corpo illuminante

Durata L90B10

100 000 h

Garanzia

5 anni

Dimensioni

Dimensioni [mm] LxWxH	Quantità sul pallet	Quantità nella confezione	Peso netto [kg]
543x248x102	50	1	6.1

Codice	Grado di protezione	Tipo di ottica	Tipo di accessorio	Potenza della plafoniera [W]	Flusso luminoso della plafoniera [lm]	Efficienza luminosa [lm/W]	Temperatura di colore [K]	Campo di temperatura d'esercizio [°C]
130752.5L011.010	I	O1	ED	27	3150	117	3000	-40 ... +50
130752.5L011.020	I	O2	ED	27	3100	115	3000	-40 ... +50
130752.5L011.030	I	O3	ED	27	3150	117	3000	-40 ... +50
130752.5L011.040	I	O4	ED	27	3150	117	3000	-40 ... +50
130752.5L011.050	I	O5	ED	27	3200	119	3000	-40 ... +50
130752.5L011.060	I	O6	ED	27	3200	119	3000	-40 ... +50
130752.5L011.070	I	O7	ED	27	3200	119	3000	-40 ... +50
130752.5L011.080	I	O8	ED	27	3150	117	3000	-40 ... +50
130752.5L011.090	I	O9	ED	27	3050	113	3000	-40 ... +50
130752.5L011.100	I	O10	ED	27	3200	119	3000	-40 ... +50

Per applicare l'apparecchio in un ambiente aggressivo, ad esempio con una maggiore concentrazione di zolfo, sale o altre sostanze aggressive, è necessaria una consultazione con il reparto tecnico di preparazione della produzione LUG.
Tolleranza del flusso luminoso +/- 10%.
Tolleranza del potenza +/- 5%.
Il flusso luminoso, la ripartizione dell'intensità della luce ed il rendimento luminoso sono stati esaminati secondo le norme EN ISO 17025:2005 per una serie delle norme EN13032 e della norma LM-79.
I dati attuali sul prodotto, condizioni generali di garanzia sono disponibili sul nostro sito www.lug.com.pl
Informazioni dettagliate su flussi luminosi e potenze per singoli indici sono indicate sulla scheda tecnica del prodotto.
I parametri nella scheda tecnica sono forniti per Ta=25°C.
Le gamme di temperature di funzionamento si applicano solo agli apparecchi di illuminazione utilizzati nell'ambiente esterno.
Tolleranza della temperatura di colore +/- 5%.
