TRIPROOF LINE

Descripción del producto

Parámetros técnicos

Descargar

Accesorios

Descubra los servicios Personalización Soporte y contacto
Otros parámetros disponibles Ver variantes
TRIPROOF LINE
Luminaria LED moderna para un montaje rápido; la construcción de la luminaria permite una conexión rápida y fácil en sistemas de iluminación largos, con módulos de iluminación fácilmente intercambiables.



Alta eficacia a 158 lm/W
Diseño universal
Ideal para iluminación en tiendas retail
Montaje rápido y fácil
Instalación sencilla por una persona

Aplicación

almacenes, almacenes, centros logísticos, naves industriales, supermercados, vías

Rango de flujo luminoso

15100 - 22700 [lm]

Temperatura de color variada

4000 [K]

Datos mecánicos

Montaje
suspendido, sobre la suspensión de alambre (bajo pedido), por cadenas (bajo pedido), mediante anclajes (bajo pedido)
Color de la luminaria
blanco
Rango de temperatura de trabajo [°C]
-40 ... +45
Carcasa
aluminio, chapa de acero

Datos eléctricos

Potencia
220-240V 50/60Hz
Incluye fuente de luz
sí
Potencia de la luminaria [W]
97 - 144
Corriente de salida [mA]
430, 650
Factor de potencia de la fuente de alimentación [λ]
0.97
Tipo de equipamiento
DALI, ED
Fuente de luz
LED
Número máximo de luminarias en el circuito con un fusible de 10A (B)
5 - 7
Número máximo de luminarias en el circuito con un fusible de 16A (B)
8 - 11
Número máximo de luminarias en el circuito con un fusible de 25A (B)
13 - 18

Datos ópticos

Distribución de la luz
elíptico
Forma de iluminar
directo
Tipo de óptica
lente
Temperatura de color [K]
4000
Angulo del haz de luz
90°x110°
CRI/Ra
80
ULOR / DLOR
0/100
Flujo luminoso de luminaria [lm]
15100 - 22700
Eficiencia [lm/W]
156 - 158
SVM
≤0,4
PstLM
≤1
Número de LEDs
234

Datos generales

Observaciones
para alimentar cada cuerda ligera, se debe ordenar un KIT DE ARRANQUE; dependiendo del tipo de ensamblaje, seleccione y solicite el soporte de montaje apropiado (accesorios)
Vida útil L70B10
102 000 h
Garantía
5 años

Dimensiones

Dimensiones [mm] LxWxH Peso neto [kg]
592x106x79 2.5
892x106x79 3
X

Variantes disponibles

Código
Tipo de equipamiento
DALI
ED
Flujo luminoso de luminaria [lm]
Potencia de la luminaria [W]
Eficiencia [lm/W]
Angulo del haz de luz
60°x110°
90°x110°
Limpiar filtros
Compara Código Tipo de equipamiento Angulo del haz de luz Distribución de la luz IK Potencia de la luminaria [W] Flujo luminoso de luminaria [lm] Eficiencia [lm/W] Temperatura de color [K] CRI/Ra Rango de temperatura de trabajo [°C]
080231.3L01.110 DALI 60°x110° elíptico IK08 97 15200 157 4000 80 -40 ... +45
080231.3L01.120 DALI 90°x110° elíptico IK08 97 15100 156 4000 80 -40 ... +45
080231.3L02.210 DALI 60°x110° elíptico IK08 144 22700 158 4000 80 -40 ... +45
080231.3L02.220 DALI 90°x110° elíptico IK08 144 22500 156 4000 80 -40 ... +45
080231.5L01.110 ED 60°x110° elíptico IK08 97 15200 157 4000 80 -40 ... +45
080231.5L01.120 ED 90°x110° elíptico IK08 97 15100 156 4000 80 -40 ... +45
080231.5L02.210 ED 60°x110° elíptico IK08 144 22700 158 4000 80 -40 ... +45
080231.5L02.220 ED 90°x110° elíptico IK08 144 22500 156 4000 80 -40 ... +45
Comparar seleccionados
Tolerancia del flujo de la luz +/- 10%.
Tolerancia del potencia +/- 5%.
Haz de luz, distribución de la intensidad lumínica y rendimiento lumínico conformes con la norma EN ISO 17025:2005, para la serie de normas EN13032 y norma LM-79.
La información más actualizada sobre el producto, condiciones Generales de Garantía en nuestro sitio web www.lug.com.pl
La información detallada sobre flujos luminosos y potencias para índices individuales se indica en la hoja de datos del producto.
Los parámetros en la hoja de datos se dan para Ta=25°C.
Tolerancia a la temperatura del color +/- 5%.
Descargar Materiales
Selecciona y descarga los materiales que te interesen
Descargar
Hoja de producto
Declaraciones y certificados
Curvas de luz
Instrucciones para la instalación
Descargar seleccionados
PERSONALIZACIÓN - NUESTRA CONFIGURACIÓN A TU MANERA
Una luminaria, según la Revista de Normas, es un dispositivo que se utiliza para distribuir, filtrar y convertir la salida de luz de una o varias fuentes emisoras de luz, que se encuentra en la red eléctrica
custom
Personalización
Bespoke - Desarrollemos juntos un proyecto
Una luminaria, según la Revista de Normas, es un dispositivo que se utiliza para distribuir, filtrar y convertir la salida de luz de una o varias fuentes emisoras de luz, que se encuentra en la red eléctrica
bespoke
Bespoke
Accesorios
080230.0000.300
 galvanizado
080231.0000.300
 blanco
TRIPROOF LINE riel portante 1500
080230.0000.400
 galvanizado
080231.0000.400
 blanco
TRIPROOF LINE riel portante 3000
150110.01583

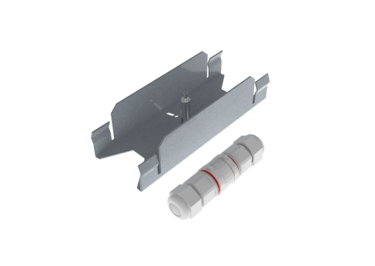

TRIPROOF LINE Starter KIT (conector, balanceador, conector de alimentación)
150110.01591
TRIPROOF LINE cableado DALI 6m 5x1,5mm2
150110.01592
TRIPROOF LINE cableado DALI 8m 5x1,5mm2
150110.01593
TRIPROOF LINE cableado DALI 10m 5x1,5mm2
150110.01594
TRIPROOF LINE cableado DALI 12m 5x1,5mm2
150110.01595
TRIPROOF LINE cableado DALI 14m 5x1,5mm2
150110.01596
TRIPROOF LINE cableado DALI 16m 5x1,5mm2
150110.01597
TRIPROOF LINE cableado DALI 18m 5x1,5mm2
150110.01584
TRIPROOF LINE cableado ED 6m 3x1,5mm2
150110.01585
TRIPROOF LINE cableado ED 8m 3x1,5mm2
150110.01586
TRIPROOF LINE cableado ED 10m 3x1,5mm2
150110.01587
TRIPROOF LINE cableado ED 12m 3x1,5mm2
150110.01588
TRIPROOF LINE cableado ED 14m 3x1,5mm2
150110.01589
TRIPROOF LINE cableado ED 16m 3x1,5mm2
150110.01590
TRIPROOF LINE cableado ED 18m 3x1,5mm2
150110.02347

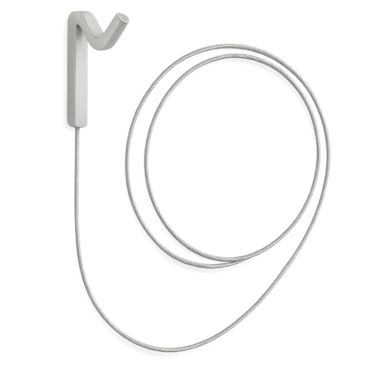

Cable de acero con gancho 2m
150060.00062
Suspensión mecánica MINI
