LUG - LCS HIGHBAY ROUND - LIGHTING CORE SOLUTIONS

LCS HIGHBAY ROUND

Luminaria industrial diseñada para iluminar objetos de gran superficie. Está pensada para su uso en aplicaciones que requieren un montaje colgante único. Diseño exclusivo con posibilidad de ajustar el flujo luminoso, la temperatura de color y el ángulo de distribución de la luz.

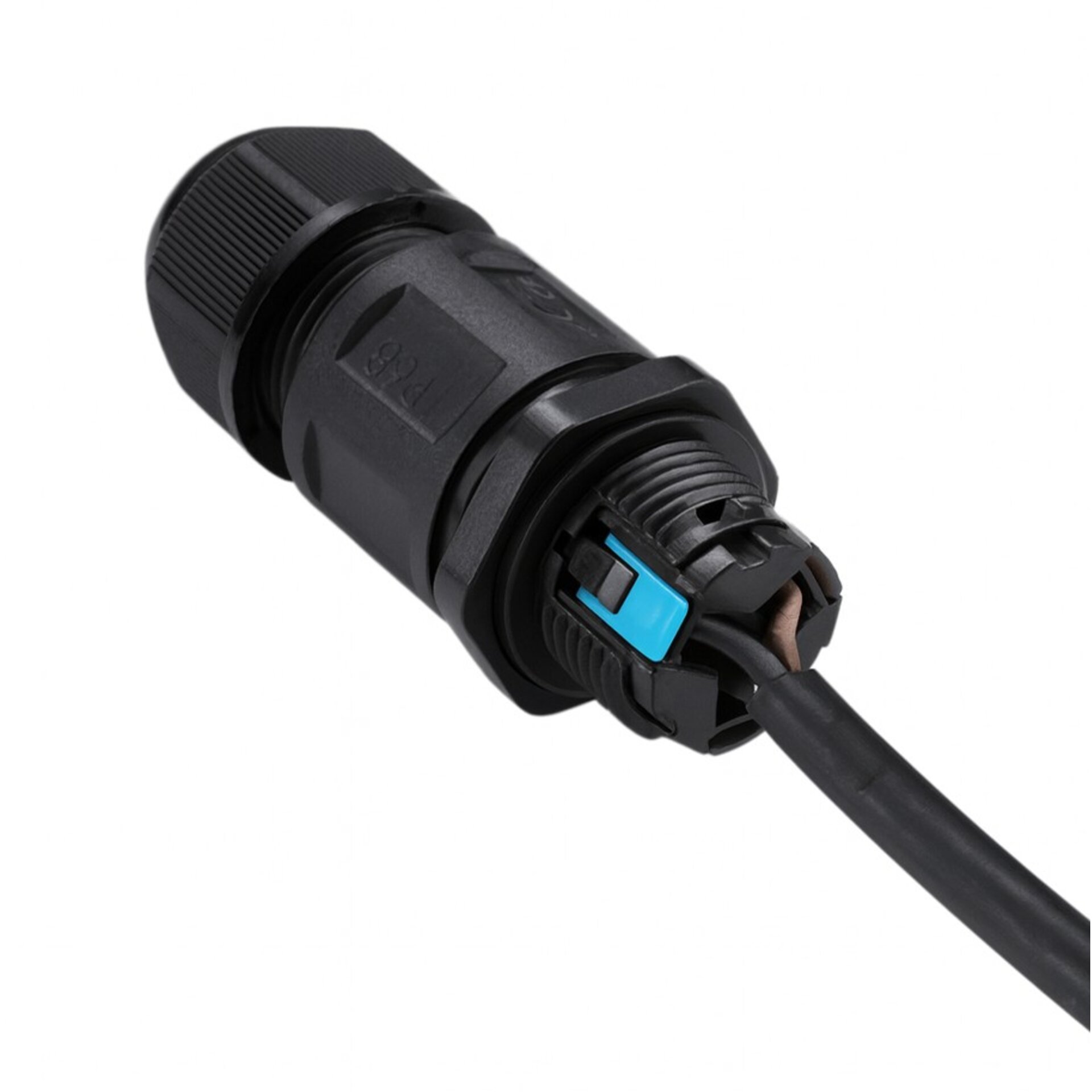

Conector rápido estándar de 3 polos: máxima simplicidad durante la instalación.

Combinación perfecta de estética y Ergonomía

Montaje rápido y fácil

Diseño moderno

Confiabilidad

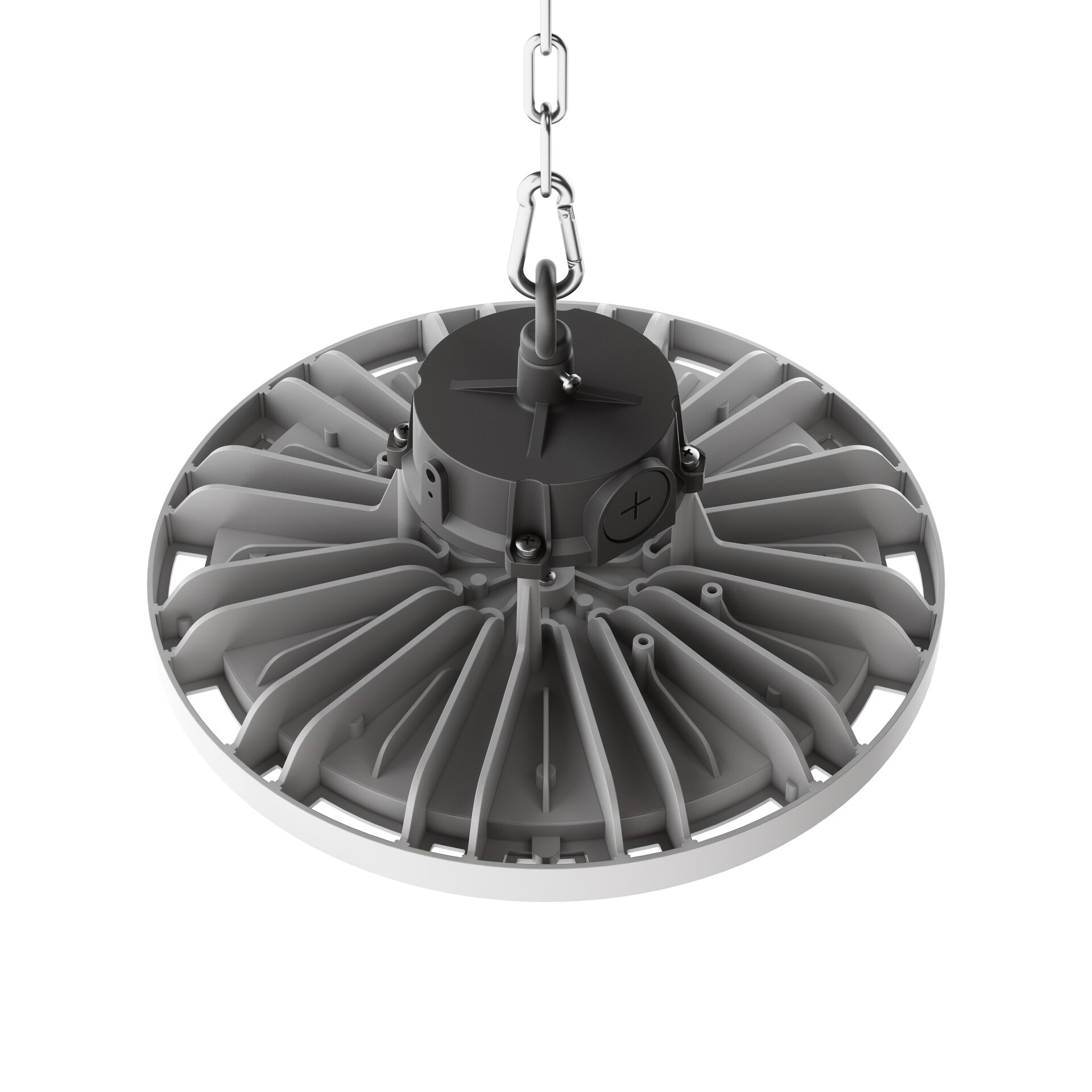

Sistema de enfriamiento pasivo

Instalación sencilla por una persona

Alta eficacia a 195 lm/W

Aplicación

almacenes, almacenes, centrales eléctricas, industria de la madera y el papel, molinos, naves industriales, salas de reunião, talleres, áreas de estacionamiento

Rango de flujo luminoso

22000 - 34700 [lm]

Temperatura de color variada

4000 [K]

Datos mecánicos

Montaje

suspendido

Color de la luminaria

gris

Rango de temperatura de trabajo [°C]

-40 ... +50

RAL

7035

Carcasa

aluminio inyectado a alta presión, plástico

Datos eléctricos

Potencia

220-240V 50/60Hz

Incluye fuente de luz

sí

Potencia de la luminaria [W]

113 - 198

Corriente de salida [mA]

700

Factor de potencia de la fuente de alimentación [λ]

0,97

Tipo de equipamiento

DALI, ED dip-switch*

Fuente de luz

LED

Número máximo de luminarias en el circuito con un fusible de 10A (B)

Número máximo de luminarias en el circuito con un fusible de 16A (B)

Número máximo de luminarias en el circuito con un fusible de 25A (B)

Datos ópticos

Distribución de la luz

simétrico

Forma de iluminar

directo

Tipo de óptica

lente

Temperatura de color [K]

4000

Angulo del haz de luz

90°

CRI/Ra

Los pasos de MacAdam

ULOR / DLOR

0/100

Flujo luminoso de luminaria [lm]

22000 - 34700

Eficiencia [lm/W]

175 - 195

Grupo de riesgo fotobiológico.

RG1

SVM

≤0,4

PstLM

≤1

Número de LEDs

576

Datos generales

Información adicional

luminaria equipada con un cable de 0,3 m

Observaciones

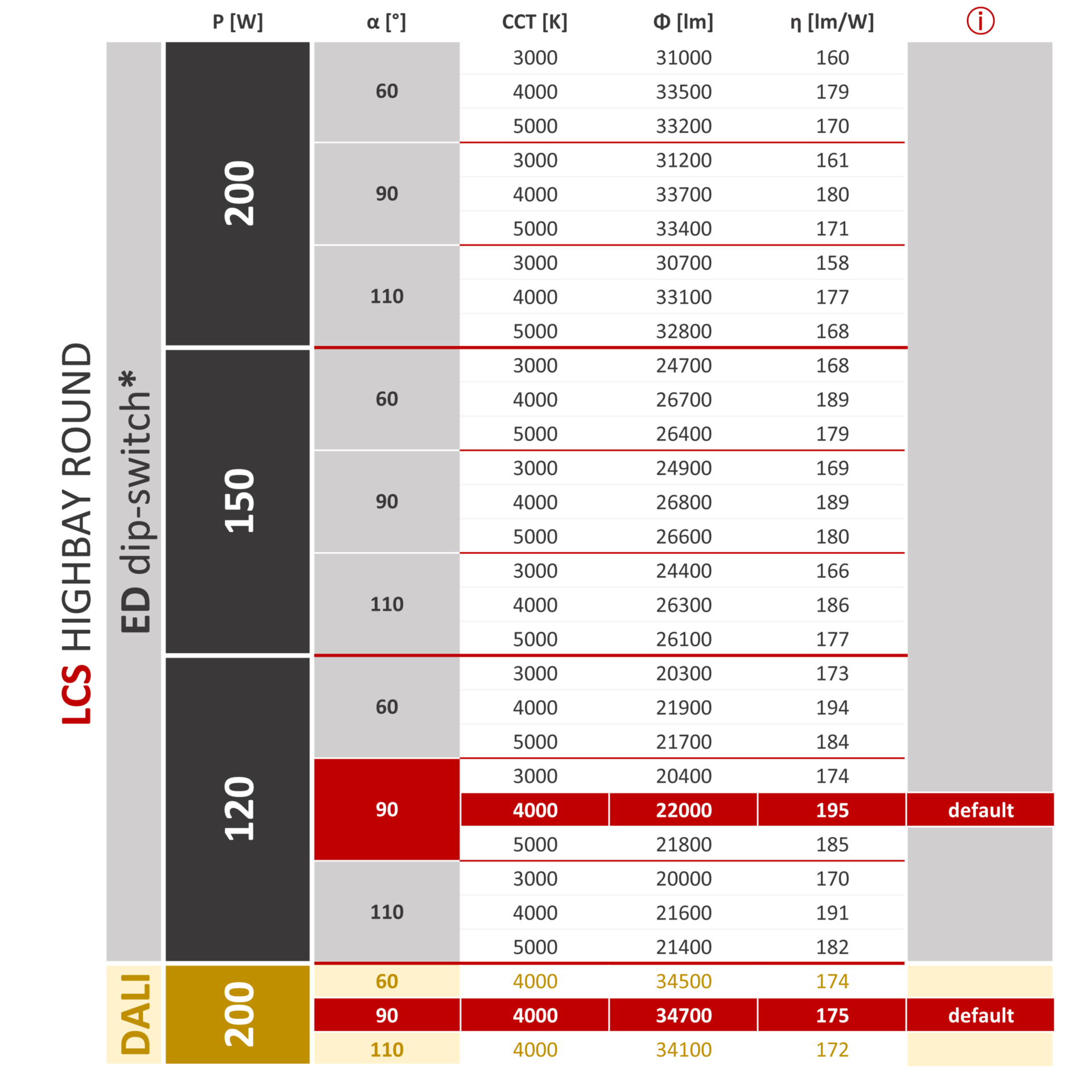

Ambas versiones, ED y DALI, vienen con un conector rápido de 3 pines de serie. Hay disponible un conector DALI de 2 pines (150190.01589) como accesorio. DIP SWITCH*: ajustes de fábrica de acuerdo con los parámetros de la hoja de datos; son posibles configuraciones adicionales, tal y como se describe en el manual de instalación y el diagrama (gráfico).

Vida útil L80B10

100 000 h

Garantía

5 años

Dimensiones

Dimensiones [mm] LxWxH	Cantidad por palet	Cantidad en el paquete	Peso neto [kg]
330x330x140	78	1	2.6

Variantes disponibles

Compara	Código	Tipo de equipamiento	IK	Color de la luminaria	Potencia de la luminaria [W]	Flujo luminoso de luminaria [lm]	Eficiencia [lm/W]	Rango de temperatura de trabajo [°C]
	090622.3L02.001	DALI	IK08	gris	198	34700	175	-40 ... +50
	090622.5L01.001	ED dip-switch*	IK08	gris	113	22000	195	-40 ... +50

Comparar seleccionados

* Consulte las instrucciones/el diagrama de instalación para obtener más detalles.
Tolerancia del flujo de la luz +/- 10%.
Tolerancia del potencia +/- 5%.
La información detallada sobre flujos luminosos y potencias para índices individuales se indica en la hoja de datos del producto.
Los parámetros en la hoja de datos se dan para Ta=25°C.
Tolerancia a la temperatura del color +/- 5%.

Descargar Materiales

Selecciona y descarga los materiales que te interesen

Hoja de producto

PDF (693.9KB)

Declaraciones y certificados

ZIP (404.5KB)

Curvas de luz

ZIP (4.0KB)

Instrucciones para la instalación

PDF (5.8MB)

Descargar seleccionados
